百葉式手動氣流調節閥TESB-0.5(矩形)

一、概述

百葉式手動氣流調節閥是我公司的一種新型節能的高效氣流調節設備，百葉式手動氣流調節閥適用于冶金、礦山、煤炭、建材、化工、電力等行業的風機進、出口及通風管道。

百葉式手動氣流調節閥設計新穎，調節板采用多軸、多葉式、使氣流均勻、流阻小、調節輕松。各傳動部位運轉靈活、磨擦系數小、耐磨、耐腐、能充分有效地調節和控制氣體流量。

二、技術參數表

公稱壓力	漏風率	介質流速	適用溫度	適用介質
0.05MPa	1.5%	≤30m/s	-20~300℃	空氣、粉塵氣體等

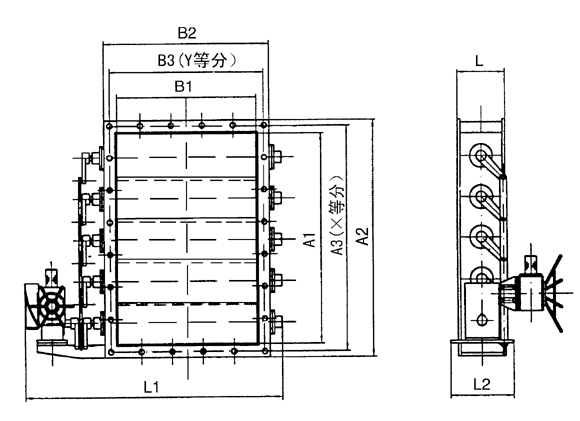

TESB-0.5外形尺寸表

A1×B1	A2×B2	A3×B3	L	n-d	X	Y	風機	機號	L1	L2	重量
128×92	182×148	160×126	160	14-Φ7	4	3	9-19	N_O4	580	245	32
144×104	198×160	176×135						N_O4.5	590		38
160×115	214×171	192×150						N_O5	600		45
179×129	233×185	212×162						N_O5.6	615		48
202×145	258×204	236×180						N_O6.3	640		54
196×128	150×184	228×165					9-26	N_O4	630		52
221×144	175×200	252×177						N_O4.5	625		58
245×160	299×216	284×192						N_O5	645		62
274×179	328×235	305×212		18-Φ7	5	4		N_O5.6	660		73
309×202	365×261	340×236		18-Φ7	5	4		N_O6.3	680		88
227×163	293×232	270×204		14-Φ10	4	6	9-19	N_O7.1	655		60
256×184	322×253	296×228		14-Φ10	4	6		N_O8	670		64
288×207	354×276	330×252		18-Φ10	5	4		N_O9	685		84
320×230	386×299	360×276	180	18-Φ10	5	4		N_O10	710	300	97
359×258	448×350	415×316	180	18-Φ12	5	4	9-19	N_O11.2	750	300	108
400×288	489×380	456×344		20-Φ12	6	4		N_O12.5	850		125
448×332	557×444	516×405		22-Φ12	6	5		N_O14	950		143
512×368	621×484	574×440		24-Φ12	7	5		N_O16	970		177
348×227	414×296	390×272		20-Φ10	6	4	9-26	N_O7.1	705		102
392×256	458×325	432×300						N_O8	730		116
441×288	507×357	483×330						N_O9	760		132
490×320	556×389	528×356						N_O10	860		158
549×358	638×450	600×410	200	26-Φ12	8	5		N_O11.2	935	365	186
613×400	702×492	664×456		28-Φ12	8	6		N_O12.5	985		204
686×448	795×564	747×516		30-Φ12	9	6		N_O14	1065		217
784×512	893×628	840×588		34-Φ12	10	7		N_O16	1185		254
256×199	314×254	290×231	160	14-Φ7	4	3		N_O4	670	245	68
324×252	382×308	360×284	180	18-Φ7	5	44	Y5-48	N_O5	720	300	101
409.5×315	466.5×371	443×348		18-Φ7				N_O6.3	775		130
520×400	632×509	580×462		18-Φ15				N_O8	975		198
655×504	771×613	728×570	220	24-Φ15	7	5		N_O10	1165	365	225
815×627	935×737	888×690	220	28-Φ15	8	6		N_O12.5	1315	365	296
224×196	278×251	256×228	160	16-Φ7	5	5		N_O2.8	665	715	66
256×224	310×279	288×256						N_O3.2	695		75
288×252	434×308	320×284						N_O3.6	715		90
320×280	374×336	355×315	180	20-Φ7				N_O4	745	300	112
360×315	415×371	395×350						N_O4.5	780		120
400×350	456×406	435×385						N_O5	815		146
480×420	536×476	511×455		24-Φ7				N_O6	930		178
640×560	746×669	700×625	200	20-Φ15				N_O8	1225	365	242
80×700	906×809	860×765	220	20-Φ15				N_O10	1405	365	312
960×840	1066×949	1008×900	240	24-Φ15	6	6		N_O12	1555	400	388
1280×1120	1386×1232	1340×1188	260	28-Φ15	10	9		N_O16	1905	400	640
1600×1400	1735×1538	1672×1476	320	40-Φ15	11	9		N_O20	2215	450	920
720×520	826×629	777×580	220	24-Φ15	7	5		N_O8	195	365	248
810×586	916×694	868×650	220					N_O9	1285	365	286
900×715	1006×759	959×710	240					N_O10	1370	400	356
990×650	1096×824	1048×846	260	28-Φ15	8	6		N_O11	1435		380
1080×780	1186×889	1144×846						N_O12	1500		460
1260×910	1389×1042	1336×990						N_O14	1645		558
1440×1040	1569×1172	1512×1120	320	32-Φ15	9	7		N_O16	1805	450	760
1620×1170	1779×1332	1710×1260	320	32-1Φ19				N_O18	2005	450	880
1800×1300	1959×1462	1890×1386	420	32-1Φ19				N_O20	2135	550	1120
1980×1430	2139×1596	2070×1520	420	36-Φ19	10	8		N_O22	2215	550	1570
2250×1625	2459×1841	2376×1950	450	42-Φ19	12	9		N_O25	2515	580	1880
2520×1805	2732×2036	2660×1950		48-Φ19	14	10		N_O28	2635		2150
2360×2065	2576×2289	2478×2195		52-Φ19	14	12		N_O29.5	2885		2440
