電動調節蝶閥ZAJW-6Mn

概述

電動調節蝶閥普遍適用于建材、冶金、礦山、石化、電力、輕工、造紙等行業。對氣體、各種半流體等介質按不同控制信號改變其流量大小或關閉。電動調節蝶閥，電動調節蝶閥采用優質碳素鋼焊接。具有體積小、重量輕、耐磨損、流阻損失小、泄漏量小、操作靈活等優點。電動調節蝶閥可水平安裝或垂直安裝。配用DKJ、ZKJ電動執行器，可實現手動、自動無干擾切換、自動調節，微機程序，自動控制或中央集中控制，是控制、操作、調切流量實現自動化的理想配套設備。

二、技術參數表

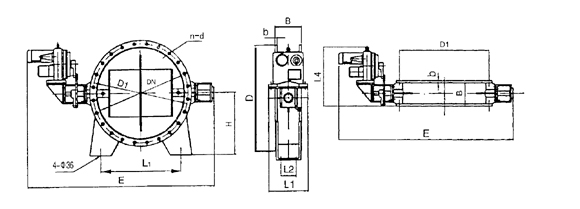

ZAJW-6Mn外形圖（水平安裝） ZAJW-6Mn外形圖（垂直安裝）

工作壓力	適用溫度	適用介質
0.06MPa	≤300℃	空氣、煙氣、煤氣、粉塵氣體等

ZAJW-6Mn外形連接尺寸

DN	D	D1	B	b	N - d	E	H	L1	L2	L3	L4	電動執 行器		電動功率	重量
100	210	170	180	12	4 -Φ18	855	無基腳			450	600	DKJ - 210 ZAJ - 210	OA - 10	0.025 KW	75
150	265	225			8 -Φ18	905									88
200	320	280			8 -Φ18	980									95
250	375	335			12 - Φ	1030									108
300	440	395	220	14	12 - Φ22	1080					640				121
350	490	445			12 - Φ22	1130					640				136
400	540	495			16 - Φ22	1204				500	620	DKJ - 310 ZAJ - 310	AS - 25	0.065 KW	157
450	595	550			16 - Φ22	1254									177
500	645	600			20 - Φ	1340									183
550	705	655			20 - Φ26	1509									218
600	755	705				1609									237
650	810	760	240	18		1675				600	700	DKJ - 410 ZAJ - 410	BS - 60	0.16 KW	259
700	860	810			24 - Φ	1817									326
800	975	920			24 - Φ30	1917									298
900	1075	1020			24 - Φ30	2077									431
1000	1175	1120		26	28 - Φ30	2177				620	780	DKJ - 510 ZAJ - 510	B + RS 160	0.4 KW	447
1100	1275	1220	280		28 - Φ30	2277	690	1070	120						495
1200	1375	1320			32 - Φ30	2377	740	1170							512
1250	1425	1370				2530	765	1230							523
1300	1475	1420	320			2615	790	1270			820				535
1400	1575	1520			36 - Φ30	2715	840	1360							571
1500	1690	1630		26	36 - Φ30	2865	925	1470							596
1600	1790	1730			40-Φ	2965	975	1550							888
1700	1890	1830	360		44 - Φ30	3065	1025	1650	170	650	950	DKJ - 610A ZAJ - 610A	B + RS 250	0.65 KW	779
1800	1990	1930			44 - Φ30	3165	1075	1730							825
1900	2090	2030		30	48 - Φ30	3285	1125	1830							935
2000	2190	2130			48 - Φ30	3385	1175	1930							1065
2100	2305	2240			52 - Φ33	3485	1237	2080							1295
2200	2405	2340			52 - Φ33	3585	1287	2180							1575
2300	2505	2440	440	34	56 - Φ33	3685	1337	2280	210		1000	DKJ - 610 ZAJ - 610	B + RS 400	1.0 KW	1835
2400	2605	2540			56 - Φ33	3785	1387	2380							2212
2500	2705	2640			60 - Φ33	3895	1437	2480							2685
2600	2805	2740			60 - Φ33	3995	1487	2580							2937
2700	2930	2860	440	38	64 - Φ36	4155	1550	2645		750	1350	DKJ - 10 ZAJ - 10	B + RS 600	1.0 KW	3275
2800	3030	2960			64 - Φ36	4255	1600	2745							3650
2900	3130	3060			68 - Φ36	4355	1650	2845							3910
3000	3230	3160			68 - Φ36	4455	1700	2945							4140
